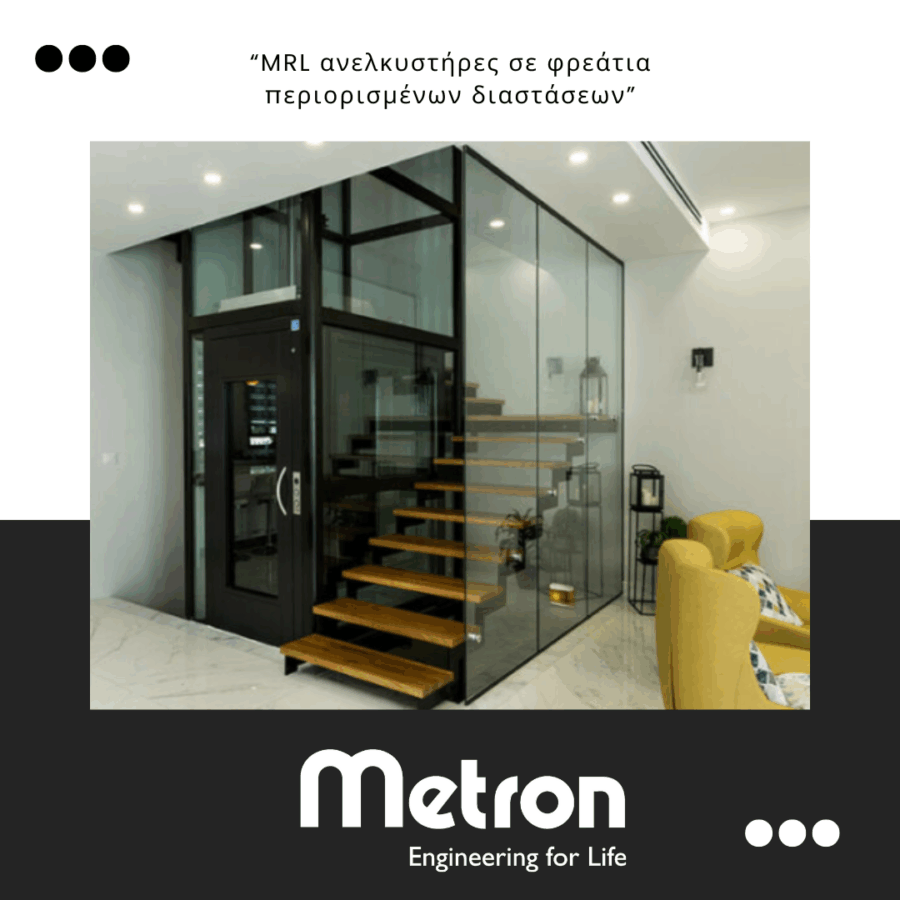

MRL ανελκυστήρες σε φρεάτια περιορισμένων διαστάσεων
Όταν ο σωστός σχεδιασμός κάνει τη διαφορά
Η καθημερινή πρόκληση των σύγχρονων έργων
Στη σημερινή πραγματικότητα των έργων, τα «ιδανικά» φρεάτια είναι η εξαίρεση και όχι ο κανόνας. Υφιστάμενα κτίρια, ανακαινίσεις, αλλαγές χρήσης και αρχιτεκτονικοί περιορισμοί δημιουργούν ένα περιβάλλον όπου ο μηχανικός καλείται να σχεδιάσει λύσεις εντός περιορισμένων διαθέσιμων χώρων.
Οι MRL ανελκυστήρες αποτελούν συχνά την προφανή επιλογή. Ωστόσο, σε στενά φρεάτια, η επιλογή MRL δεν είναι από μόνη της λύση. Είναι απλώς η αρχή μιας σύνθετης τεχνικής διαδικασίας.
Τι σημαίνει πραγματικά “φρεάτιο περιορισμένων διαστάσεων”
Στην πράξη, το στενό φρεάτιο δεν ορίζεται μόνο από τις διαστάσεις κάτοψης. Περιλαμβάνει έναν συνδυασμό παραμέτρων όπως:
- περιορισμένο βάθος πυθμένα
- μειωμένο ΥΤΟ
- δομικά στοιχεία που περιορίζουν τις αποστάσεις ασφαλείας
- δυσκολία πρόσβασης για εγκατάσταση και συντήρηση
Συχνά, το μεγαλύτερο πρόβλημα δεν είναι αυτό που φαίνεται στα σχέδια, αλλά αυτό που αποκαλύπτεται κατά την εγκατάσταση. Εκεί όπου οι θεωρητικές αποστάσεις που επιβεβαιώθηκαν συγκρούονται με την πραγματικότητα του έργου.
Κανονισμοί: όταν το EN 81-21 γίνεται εργαλείο σχεδιασμού
Το πρότυπο EN 81-21 σχεδιάστηκε για να αντιμετωπίσει τις περιπτώσεις ύπαρξης φρεατίου με χαμηλές απολήξεις ή περιορισμένες διαστάσεις φρεατίου. Όχι ως “χαλαρότερο” πρότυπο, αλλά ως ένα πλαίσιο ασφαλούς προσαρμογής σε υφιστάμενα κτίρια.
Στην πράξη, με την εφαρμογή του EN 81-21 εξασφαλίζονται:
- επαρκείς απολήξεις
- σαφής προσδιορισμός χώρων προστασίας
- ασφαλή πρόσβαση σε εξαρτήματα ασφαλείας
- τεκμηριωμένες τεχνικές λύσεις και συστήματα ασφαλείας, όχι “πατέντες”
Ο σχεδιασμός MRL σε φρεάτιο περιορισμένων διαστάσεων ξεκινά από τη βαθιά κατανόηση των κανονισμών και όχι απλά από την προσπάθεια να χωρέσουν όλα. Εδώ ακριβώς έγκειται και η διαφορά μεταξύ ενός MRL που απλά “χωράει” και ενός MRL που είναι πραγματικά ασφαλής και αξιόπιστος.
MRL δεν σημαίνει απλώς “χωρίς μηχανοστάσιο”
Ένα από τα πιο συχνά λάθη είναι η αντίληψη ότι ο MRL ανελκυστήρας λύνει αυτομάτως όλα τα χωροταξικά προβλήματα. Στην πραγματικότητα:
- η μηχανή τοποθετείται μέσα στο φρεάτιο
- οι αυστηρές απαιτήσεις πρόσβασης στα σημεία ελέγχου παραμένουν
- οι αποστάσεις ασφαλείας συνεχίζουν να είναι εξαιρετικά σημαντικές
Επίσης, ένα από τα πιο συχνά λάθη είναι η αντιμετώπιση του φρεατίου ως στατικού “κουτιού”, χωρίς να λαμβάνονται υπόψη:
- η καθ’ ύψος κίνηση του θαλάμου
- οι απαιτήσεις ασφαλούς πρόσβασης για συντήρηση
- οι απολήξεις και οι χώροι προστασίας σε περίπτωση βλάβης
Σε φρεάτια περιορισμένων διαστάσεων, ο MRL σχεδιασμός πρέπει να είναι ολιστικός. Κάθε εξάρτημα, κάθε σημείο στήριξης και κάθε διαδρομή καλωδίων επηρεάζει άμεσα την ασφάλεια και την εργονομία της εγκατάστασης.
Ο ρόλος της compact αρχιτεκτονικής
Σε φρεάτια περιορισμένων διαστάσεων, η επιλογή εξαρτημάτων και η γεωμετρία της εγκατάστασης παίζουν καθοριστικό ρόλο. Για παράδειγμα, οι συμπαγείς (μικρού όγκου) gearless μηχανές όπως και οι λύσεις με προϊόντα που απαιτούν στήριξη σε έναν τοίχο του φρεατίου μπορούν να εξοικονομήσουν κρίσιμα εκατοστά αρκεί να ενσωματώνονται κατάλληλα στο συνολικό σύστημα.
Η σύγχρονη προσέγγιση δεν βασίζεται στη “συμπίεση” των εξαρτημάτων, αλλά στη λογική απλοποίηση, όπως για παράδειγμα:
- χρήση του μηχανοστασίου για άλλο σκοπό ή μη ύπαρξη καθόλου
- πιο γρήγορη και εύκολη εγκατάσταση
- λιγότερα και σαφώς ορισμένα σημεία στήριξης
- gearless μηχανές μικρού όγκου με υψηλή απόδοση
- καθαρές γεωμετρίες
Ιδιαίτερη σημασία έχει η στήριξη σε έναν τοίχο του φρεατίου, όπου αυτή είναι εφικτή καθώς απλοποιεί την εγκατάσταση και παρέχει περισσότερο ωφέλιμο χώρο προς χρήση στο φρεάτιο και κατ’ επέκταση μεγαλύτερες διαστάσεις θαλάμου.
Ποιότητα κίνησης σε περιορισμένο χώρο
Σε περιορισμένο χώρο, η ποιότητα κίνησης αποκτά ακόμα μεγαλύτερη σημασία καθώς δεν είναι θέμα άνεσης, αλλά λειτουργικής ασφάλειας. Οι gearless μηχανές, σε συνδυασμό με ακριβή συστήματα ελέγχου, προσφέρουν:
- ομαλή εκκίνηση και σταμάτημα
- ομαλή επιτάχυνση και επιβράδυνση
- ελαχιστοποίηση κραδασμών
- μειωμένες καταπονήσεις σε μηχανικά μέρη
- ακριβές σταμάτημα στον όροφο
Η ακρίβεια σταματήματος στον όροφο είναι ιδιαίτερα σημαντική, κυρίως σε κτίρια με αυξημένες απαιτήσεις προσβασιμότητας ή έντονη καθημερινή χρήση καθώς δεν εξασφαλίζει μόνο την άνεση του επιβάτη αλλά επηρεάζει την:
- προσβασιμότητα
- ασφαλή επιβίβαση και αποβίβαση
- σωστή λειτουργία των θυρών
Σε στενά φρεάτια, όπου τα περιθώρια είναι ελάχιστα, κάθε απόκλιση έχει πολλαπλάσιο αντίκτυπο.
Σχεδιασμός με επίκεντρο τον εγκαταστάτη: ο σημαντικός παράγοντας που συχνά παραμελείται
Όσο πιο περιορισμένος είναι ο χώρος της εγκατάστασης του ανελκυστήρα, τόσο μεγαλύτερη προσοχή πρέπει να δοθεί στον ανθρώπινο παράγοντα. Ακόμα και ο καλύτερος σχεδιασμός μπορεί να υπονομευθεί από μία δύσκολη εγκατάσταση. Σε περιβάλλοντα με περιορισμένο χώρο, ο κίνδυνος ανθρώπινου λάθους αυξάνεται καθώς ο εγκαταστάτης καλείται να εργαστεί σε συνθήκες μειωμένης ορατότητας και πρόσβασης.
Γι’ αυτό ο σύγχρονος σχεδιασμός MRL ανελκυστήρων οφείλει να λαμβάνει υπόψιν και να ικανοποιεί τις ανάγκες και τις απαιτήσεις ενός εγκαταστάτη. Ένας σωστά σχεδιασμένος MRL ανελκυστήρας θα πρέπει να:
- έχει ξεκάθαρες θέσεις εξαρτημάτων και προκαθορισμένες διαδρομές καλωδίων
- μειώνει τις ανάγκες αυτοσχεδιασμού από τον εγκαταστάτη
- καθοδηγεί την εγκατάσταση
- ελαχιστοποιεί τους χειρισμούς σε επικίνδυνα σημεία
- αυξάνει το τελικό επίπεδο ασφάλειας
Όσο λιγότερες «αυτοσχεδιαστικές» αποφάσεις απαιτούνται επί τόπου, τόσο υψηλότερο είναι το επίπεδο ασφάλειας στο τελικό αποτέλεσμα. Επιπλέον, η εμπειρία δείχνει ότι ο σχεδιασμός με επίκεντρο τις ανάγκες του εγκαταστάτη δεν ωφελεί μόνο την εγκατάσταση, αλλά και τη μελλοντική συντήρηση.
Σχεδιασμός σήμερα, ασφάλεια για χρόνια
Συνεπώς, η επιλογή MRL ανελκυστήρα σε στενό φρεάτιο δεν είναι απλή υπόθεση αφού απαιτεί:
- βαθιά γνώση κανονισμών
- τεχνική-μηχανική προσέγγιση
- λύσεις σχεδιασμένες για πραγματικές συνθήκες
Ο MRL ανελκυστήρας σε φρεάτιο περιορισμένων διαστάσεων είναι ένα σύστημα που θα λειτουργεί για δεκαετίες. Κάθε επιλογή που γίνεται στον σχεδιασμό επηρεάζει:
- την αξιοπιστία
- τη συντήρηση
- την ασφάλεια στον χρόνο
Το φρεάτιο περιορισμένων διαστάσεων δεν αποτελεί τροχοπέδη όταν αντιμετωπίζεται σωστά από την αρχή. Είναι απλώς μία ακόμη μηχανολογική πρόκληση, όπου η ασφάλεια, η αξιοπιστία και η ποιότητα κατασκευής πρέπει να παραμένουν αδιαπραγμάτευτες.
Η τεχνική αρτιότητα στην αρχή του έργου μειώνει σημαντικά τα προβλήματα στο μέλλον.
Οι MRL ανελκυστήρες μπορούν να προσφέρουν εξαιρετικές λύσεις, αρκεί να σχεδιάζονται με γνώση κανονισμών, εμπειρία έργων και σεβασμό στον εγκαταστάτη και τον συντηρητή.
Ο σωστός σχεδιασμός δεν «χωράει» απλώς στο φρεάτιο. Δημιουργεί συνθήκες ασφάλειας και αξιοπιστίας για όλη τη διάρκεια ζωής του ανελκυστήρα.
